| 기본 정보 |
| 설명 |

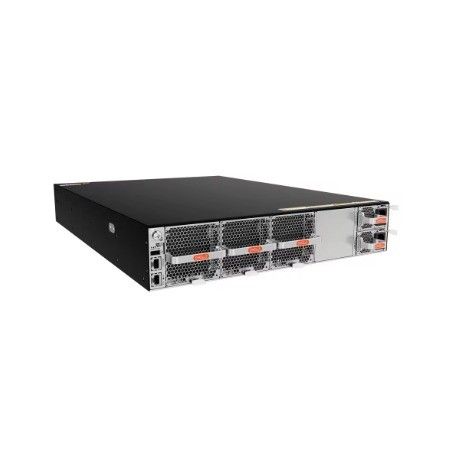

CE8865-4C 호스트 (4 개의 딸 카드 슬롯, 2 * AC 전원 공급 장치, 3 * 팬 박스, 포트 사이드 소켓)
|
| 부문 번호 |
02355RTC
|
| 모델 |
CE8865-4C
|
| 기술 지표 |
| 다른 부품 코드 |
02355RTA (CE8865-4C 호스트 (4 개의 딸 카드 슬롯, 전원 공급 및 팬이 없습니다))02355RTB (CE8865-4C 호스트 (4 개의 딸 카드 슬롯, 2 * AC 전원 공급 장치, 3 * 팬 박스, 포트 사이드 공기 흡입구))02356FKL (허가를 포함한 CE8865-4C 호스트 (4 개의 딸 카드 슬롯, 2 * AC 전원 공급, 3 * 팬 박스, 포트 사이드 공기 흡수, 소프트웨어 라이선스))02356FKP (허락 패키지를 포함한 CE8865-4C 호스트 (4 개의 딸 카드 슬롯, 2 * AC 전원 공급, 3 * 팬 박스, 포트 사이드 공기 흡수, 소프트웨어 라이선스))
|
| 설치 |
캐비닛 설치
|
| 높이 [mm] |
880.1mm
|
| 깊이 [mm] |
6000.0mm
|
| 너비 [mm] |
4420.0mm
|
| 차체 높이 [U] |
2
|
| 무게 (포장자료를 포함한 전체 구성) [kg] |
25.08kg (플러그인 카드 및 플러그인 카드 필러 패널을 제외한 2개의 전원 모듈, 3개의 팬 모듈 포함)27.8kg (2개의 전원 모듈, 3개의 팬 모듈 및 4개의 플러그인 카드 필러 패널, 플러그인 카드를 제외한)
|
| 무게 (포장 포함) [kg] |
21.3kg (전력 모듈, 팬 모듈, 플러그인 카드 및 플러그인 카드 필러 패널을 제외한; 2개의 전력 플러그인 필러 패널과 3개의 팬 플러그인 필러 패널을 포함)24.02kg (전력 모듈, 팬 모듈 및 플러그인 카드 제외; 4개의 카드 플러그인 필러 패널, 2개의 전력 플러그인 필러 패널 및 3개의 팬 플러그인 필러 패널을 포함한다)
|
| 무게 (전체 구성, 포장 재료를 제외한) [kg] |
16.54kg (플러그인 카드 및 플러그인 카드 필러 패널을 제외한 2개의 전원 모듈, 3개의 팬 모듈 포함)19.26kg (2개의 전원 모듈, 3개의 팬 모듈 및 4개의 플러그인 카드 필러 패널, 플러그인 카드를 제외한)
|
| 무게 (포장자료를 제외한) [kg] |
12.76kg (전력 모듈, 팬 모듈, 플러그인 카드 및 플러그인 카드 필러 패널을 제외한; 2개의 전력 플러그인 필러 패널과 3개의 팬 필러 패널을 포함)15.48kg (전력 모듈, 팬 모듈 및 플러그인 카드를 제외한; 4개의 카드 필러 패널, 2개의 전력 플러그인 필러 패널, 3개의 팬 필러 패널을 포함)
|
| 최대 전력 소모량 [W] |
4개의 CE88-D16CQ-H 카드로:- 888W (100% 부하, 64*100G 단거리 광 모듈, 정상 온도, 두 개의 AC 전원 공급)- 1318W (100% 부하, 64*100G 장거리 광 모듈, 높은 온도, 두 개의 AC 전원 공급)- 1376W (100% 부하, 48*100G + 16*200G 장거리 광 모듈, 고온, 이중 AC 전원 공급)4개의 CE88-D10CQ-H 카드로:- 406W (100% 부하, 40*100G 단거리 광 모듈, 정상 온도, 두 개의 AC 전원 공급)- 549W (100% 부하, 40*200G 단거리 광 모듈, 정상 온도, 두 개의 AC 전원 공급)- 612W (100% 부하, 40*100G 장거리 광 모듈, 고온, 듀얼 AC 전원 공급)- 965W (100% 부하, 40 * 200G 포트 장거리 광 모듈, 고 온도, 이중 AC 전원 공급)4개의 CE88-D8YS4DQ-H 카드로:- 531W (100% 부하, 16*400G + 32*25G 포트 단거리 광 모듈, 정상 온도, 듀얼 AC 전원 공급)- 830W (100% 부하, 16*400G + 32*25G 포트 장거리 광 모듈, 고온, 듀얼 AC 전원 공급)4개의 CE88-D24YS2CQ-H 카드로:- 410W (100% 부하, 96 * 25G + 8 * 100G 포트 단거리 광 모듈, 정상 온도, 두 개의 AC 전원 공급 장치)- 718W (100% 부하, 96 * 25G + 8 * 100G 포트 장거리 광 모듈, 고 온도, 듀얼 AC 전원 공급)4개의 CE88-D24T2CQ-H 카드로:- 455W (100% 부하, 96*10G 전력 + 8*100G 포트 단거리 광 모듈, 정상 온도, 이중 AC 전원 공급)- 732W (100% 부하, 96*10G 전력 + 8*100G 포트 장거리 광 모듈, 고온, 이중 AC 전원 공급)
|
| 일반적인 전력 소비 [W] |
4개의 CE88-D16CQ-H 카드로:- 650W (100% 부하, 32*100G 구리 포트, 정상 온도, 두 개의 AC 전원 공급)- 728W (100% 부하, 32*100G 단거리 광 모듈, 정상 온도, 두 개의 AC 전원 공급)4개의 CE88-D10CQ-H 카드로:- 315W (100% 부하, 20*100G 구리 포트, 정상 온도, 듀얼 AC 전원 공급)- 338W (100% 부하, 20*200G 구리 포트, 정상 온도, 듀얼 AC 전원 공급)- 345W (100% 부하, 20*100G 단거리 광 모듈, 정상 온도, 듀얼 AC 전원 공급)- 420W (100% 부하, 20*200G 단거리 광 모듈, 정상 온도, 두 개의 AC 전원 공급)4개의 CE88-D8YS4DQ-H 카드로:- 306W (100% 부하, 8*400G+16*25G 구리 케이블, 정상 온도, 두 개의 AC 전원 공급)- 406W (100% 부하, 8*400G+16*25G 단거리 광 모듈, 정상 온도, 듀얼 AC 전원 공급)4개의 CE88-D24YS2CQ-H 카드로:- 305W (100% 부하, 48 * 25G + 4 * 100G 구리 케이블, 정상 온도, 두 개의 AC 전원 공급)- 338W (100% 부하, 48*25G+4*100G 단거리 광 모듈, 정상 온도, 두 개의 AC 전원 공급)4개의 CE88-D24T2CQ-H 카드로:- 381W (100% 부하, 48*10G 구리 케이블 + 4*100G 구리 케이블, 정상 온도, 이중 AC 전원 공급)- 388W (100% 부하, 48*10G 전기 + 4*100G 포트 단거리 광 모듈, 정상 온도, 이중 AC 전원 공급)
|
| 정적 전력 소비 |
4개의 CE88-D16CQ-H 카드로 구성: 569W4개의 CE88-D10CQ-H 카드로 구성: 297W4개의 CE88-D8YS4DQ-H 카드로 구성: 297W4개의 CE88-D24YS2CQ-H 카드로 구성: 276W4개의 CE88-D24T2CQ-H 카드로 구성: 330W
|
| 최대 열 분산 값 [BTU/시간] |
4개의 CE88-D16CQ-H 카드로:- 3029.9 BTU/시간 (100% 부하, 64*100G 단거리 광 모듈, 정상 온도, 두 개의 AC 전원 공급 장치)- 4497 BTU / 시간 (100% 부하, 64 * 100G 장거리 광 모듈, 고 온도, 두 개의 AC 전원 공급 장치)- 4694.9 BTU/시간 (100% 부하, 48*100G + 16*200G 장거리 광 모듈, 고온, 이중 AC 전원 공급)4개의 CE88-D10CQ-H 카드로:- 1385.3 BTU/시간 (100% 부하, 40*100G 단거리 광 모듈, 정상 온도, 두 개의 AC 전원 공급)- 1873.2 BTU/시간 (100% 부하, 40*200G 단거리 광 모듈, 정상 온도, 두 개의 AC 전원 공급)- 2088.1BTU/시간 (100% 부하, 40*100G 장거리 광 모듈, 고온, 두 개의 AC 전원 공급 장치)- 3292.6BTU/시간 (100% 부하, 40*200G 장거리 광 모듈, 고온, 두 개의 AC 전원 공급 장치)4개의 CE88-D8YS4DQ-H 카드로:- 1811.8BTU/시간 (100% 부하, 16*400G + 32*25G 단거리 광 모듈, 정상 온도, 두 개의 AC 전원 공급 장치)- 2832BTU/시간 (100% 부하, 16*400G + 32*25G 장거리 광 모듈, 높은 온도, 이중 AC 전원 공급)4개의 CE88-D24YS2CQ-H 카드로:- 1398.9 BTU/시간 (100% 부하, 96*25G+8*100G 단거리 광 모듈, 정상 온도, 두 개의 AC 전원 공급 장치)- 2449.8 BTU/시간 (100% 부하, 96*25G+8*100G 장거리 광 모듈, 고온, 이중 AC 전원 공급)4개의 CE88-D24T2CQ-H 카드:- 1552.5 BTU/시간 (100% 부하, 96*10G 전기 + 8*100G 단거리 광 모듈, 정상 온도, 이중 AC 전원 공급)- 2497.6 BTU/시간 (100% 부하, 96*10G 전기 + 8*100G 장거리 광 모듈, 고온, 이중 AC 전원 공급)
|
| 전형적인 열 분산 값 [BTU/시간] |
4개의 CE88-D16CQ-H 카드로:- 2217.8 BTU/시간 (100% 부하, 32*100G 구리 케이블, 정상 온도, 두 개의 AC 전원 공급)- 2483.9 BTU/시간 (100% 부하, 32*100G 단거리 광 모듈, 정상 온도, 두 개의 AC 전원 공급 장치)4개의 CE88-D10CQ-H 카드로:- 1074.8 BTU/시간 (100% 부하, 20*100G 구리 케이블, 정상 온도, 두 개의 AC 전원 공급)- 1153.3 BTU/시간 (100% 부하, 20*200G 구리 케이블, 정상 온도, 두 개의 AC 전원 공급 장치)- 1177.1 BTU/시간 (100% 부하, 20*100G 단거리 광 모듈, 정상 온도, 두 개의 AC 전원 공급 장치)- 1433 BTU/시간 (100% 부하, 20*200G 단거리 광 모듈, 정상 온도, 두 개의 AC 전원 공급 장치)4개의 CE88-D8YS4DQ-H 카드로:- 1044.1 BTU/시간 (100% 부하, 8*400G + 16*25G 구리 케이블, 정상 온도, 두 개의 AC 전원 공급 장치)- 1385.3 BTU/시간 (100% 부하, 8*400G + 16*25G 단거리 광 모듈, 정상 온도, 두 개의 AC 전원 공급 장치)4개의 CE88-D24YS2CQ-H 카드로:- 1040.7 BTU/시간 (100% 부하, 48*25G + 4*100G 구리 케이블, 정상 온도, 두 개의 AC 전원 공급 장치)- 1153.3 BTU/시간 (100% 부하, 48*25G+4*100G 단거리 광 모듈, 정상 온도, 두 개의 AC 전원 공급 장치)4개의 CE88-D24T2CQ-H 카드로:- 1300 BTU/시간 (100% 부하, 48*10G 전력 + 4*100G 구리 케이블, 정상 온도, 두 개의 AC 전원 공급 장치)- 1323.9 BTU/시간 (100% 부하, 48*10G 전력 + 4*100G 단거리 광 모듈, 정상 온도, 두 개의 AC 전원 공급 장치)
|
| 냉각 방법 |
공기 냉각
|
| 정적 열 분산 값 [BTU/h] |
4개의 CE88-D16CQ-H 카드로 구성: 1941.4 BTU/시간4개의 CE88-D10CQ-H 카드로 구성: 1013.4 BTU/시간 4개의 CE88-D8YS4DQ-H 카드로 구성: 1013.4 BTU/시간4개의 CE88-D24YS2CQ-H 카드로 구성: 941.7 BTU/시간4개의 CE88-D24T2CQ-H 카드로 구성: 1126 BTU/시간
|
| 전원 공급 장치 유형 |
AC 플러그, DC 플러그, HVDC 플러그
|
| 정형 입력 전압 [V] |
- 2000W AC 및 240V DC 전원 모듈: AC: 100V AC ~ 240V AC, 50/60Hz; DC: 240V DC- 1800W AC 및 240V DC 전원 모듈: AC: 100V AC ~ 240V AC, 50/60Hz; DC: 240V DC- 2000W 고전압 DC 전원 모듈: 336V DC- 2200W DC 전원 모듈: -48V DC ~ -60V DC; +48V DC
|
| 입력 전압 범위[V] |
- 2000W AC 및 240V DC 전원 모듈: AC: 90V AC ~ 290V AC, 45Hz-66Hz; DC: 190V DC ~ 290V DC- 1800W AC 및 240V DC 전원 모듈: AC: 90V AC ~ 290V AC, 45Hz-66Hz; DC: 190V DC ~ 290V DC- 2000W 고전압 DC 전원 모듈: 260V DC ~ 400V DC- 2200W DC 전원 모듈: -38.4V DC ~ -72V DC; +38.4V DC ~ +57V DC
|
| 최대 입력 전류 [A] |
- 2000W AC 및 240V DC 전원 모듈: 10A (100V AC ~ 240V AC); 10A (240V DC)- 1800W AC & 240V DC 전원 모듈: 10A (100V AC ~ 240V AC); 10A (240V DC)- 2000W 고전압 DC 전원 모듈: 10A (336V DC)- 2200W DC 전원 모듈: 63A (-48V DC ~ -60V DC); 63A (+48V DC)
|
| 가등식 출력력 [W] |
- 2000W AC 및 240V DC 전원 모듈: 2000W (220V AC ~ 240V AC & 240V DC); 1800W (200V AC ~ 220V AC); 900W (100V AC ~ 130V AC)- 1800W AC & 240V DC 전원 모듈: 1800W (200V AC ~ 240V AC & 240V DC); 900W (100V AC ~ 130V AC)- 2000W 고전압 DC 전원 모듈: 2000W- 2200W DC 전원 모듈: 2200W
|
| 기억력 |
DRAM: 8GB
|
| NOR 플래시 사양 |
64MB*2
|
| SSD 플래시 |
4GB SSD
|
| USB 인터페이스 |
로그 백업 및 USB 플래시 드라이브 배포를 위해 사용할 수 있습니다. 이 기능은 예약되어 있으며 아직 활성화되지 않았습니다.
|
| 콘솔 인터페이스 타입 |
RJ45
|
| 다운링크 서비스 포트 |
각 카드의 인터페이스 소개를 참조하십시오.
|
| 서비스 업링크 포트 |
각 카드의 인터페이스 소개를 참조하십시오.
|
| 서비스 포트 스택 인터페이스를 지원 |
이 기능은 예약되어 있고 아직 활성화되지 않았습니다.
|
| 실시간 시계 (RTC) |
지원
|
| 스위치 용량 [Gbps] |
이 사양이 필요한 경우 제품 설명서를 확인하거나 제품 판매자에게 연락하여 구입하십시오.
|
| 팬 과잉 |
팬 모듈을 위한 2+1 백업 및 핫 백업을 지원합니다. 단일 팬 모듈이 고장 났을 때, 시스템은 짧은 시간 동안 정상적으로 작동 할 수 있습니다.당신은 즉시 실패 팬 모듈을 교체하는 것이 좋습니다..
|
| 전력 과잉 |
1+1 백업
|
| 전원 모듈 수 |
2
|
| 전원 포트 번개 보호 |
AC: 일반 모드 6kV, 차원 모드 6kVHVDC: 일반 모드 4kV, 차원 모드 2kVDC: 일반 모드 4kV, 차차 모드 2kV
|
| 팬 타입 |
플러그인 팬
|
| 팬 수 |
3
|
| 공기 흐름 방향 |
포트 사이드 공기 입구/포트 사이드 공기 출구는 선택된 팬 모듈과 전원 모듈에 의해 결정됩니다. 팬 모듈과 전원 모듈의 공기 도로는 일관되어야합니다.
|
| 저장 온도 [°C] |
-40°C+70°C
|
| 장기 작업 환경 온도 [°C] |
0°C ~ 40°C (0m ~ 1800m)참고: 1800m에서 5000m의 고도에서 최대 온도 사양은 220m의 고도 증가에 따라 1°C 감소합니다.
|
| 저장소 상대 습도 [RH] |
5%RH ∼95%RH, 응고되지 않습니다.
|
| 장기적인 작업 환경의 상대 습도 [RH] |
5%RH ∼95%RH, 응고되지 않습니다.
|
| 저장 고도 [m] |
≤5000m
|
| 장기 작업 고도 [m] |
≤5000m
|
| MTBF [년] |
48.4년
|
| MTTR [시간] |
10.86시간
|
| 고온 40°C 소음 (음압) |
포트 사이드 공기 입구: <86.1dB ((A)항구측 공기 출구: <87.9dB ((A)
|
| 방온 27°C의 소음 (음압) |
포트 사이드 공기 입구: <64.3dB ((A)항구측 공기 출구: <65.2dB ((A)
|
| 사용 가능성 |
0.9999964621
|
